Бътерфлай клапа LUG, GGG-25 тяло, GGG40 диск

Бътерфлай клапа - тип "LUG", тяло GGG-25, диск GGG40, EPDM уплътнение

Тези чугунени бътерфлай кранове обикновено се използват в системи за питейна вода и отопление (студена и топла вода). Бътерфлай крановете с уши са подходящи и за хранително-вкусовата и химическата промишленост. Седлата не са подходящи за среди с абразивни свойства (киселинни или алкални свойства). Устойчиви са на слънчева светлина, атмосферни влияния и озон. Слаба устойчивост на петролни масла и горива. Добра устойчивост на топлина и компресия. Подходящи за: по-малко от 10% киселини, неорганични и органични алкохоли, алкални соли и разтвори, сухи насипни товари, топла и студена вода, пара. Не са подходящи за въглеводороди.

Размери:

Размер: DN 40 до DN300;
Краища: Монтаж между фланци ISO PN10 или ISO PN16 от DN 40 до DN 600;

Спецификации:

Тип клапан: Клапан тип „Бътерфлай“ – тип „ухо“;
Чугунена Бътерфлай клапа мин. температура: -10°C, макс. температура: + 110°C / +130°C временно;
Максимално налягане: 16 бара до DN300, 10 бара над DN300;
EPDM вулканизиран еластичен пръстен;
Дълга шия за изолация
Монтажна подложка ISO 5211
Пълно пресичане на стеблото до DN300
10 позиции наклонен лост, със заключващо устройство до DN150
Двойно PTFE уплътнение на шпиндела до DN300
Диск от ковък чугун с никелирано покритие (дебелина 20-30 микрона)

Материали:

Корпус: чугун GGG-25
Диск: сферографитен чугун GGG40
уплътнение: EPDM
Уплътнение на стеблото с О-пръстен: EPDM
Покритие: ЕпоксиDNа боя RAL003 с дебелина 80 микрона

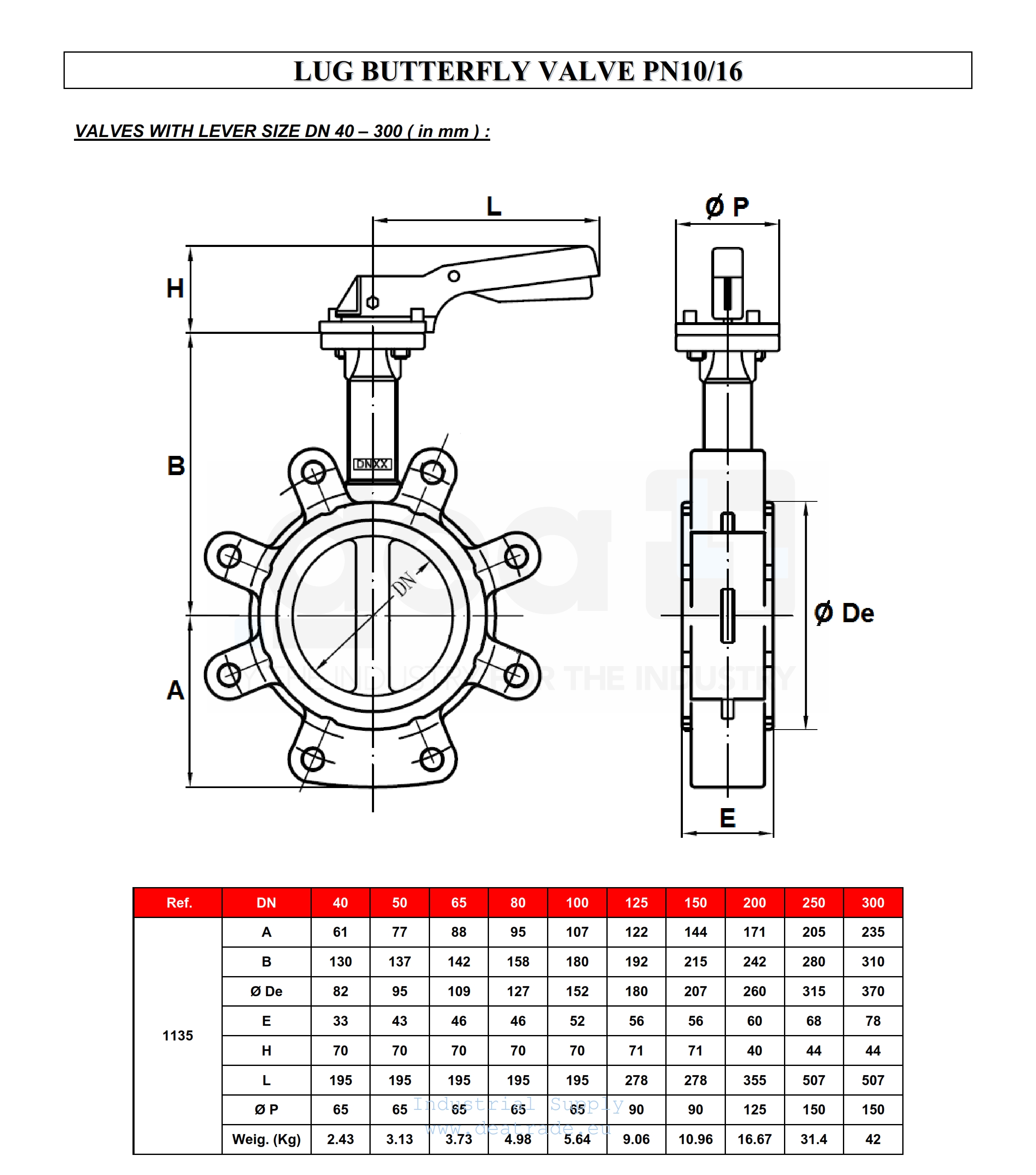

Бътерфлай клапа - сферографитен чугун GGG25, диск GGG40 - PN16 - тип с уши, EPDM уплътнение – Размери

Размер – DN40 – DN300

Спецификация на клапаните
Tmax	-10°C + 110°C
Връзка	Монтаж между фланци за тръби DIN PN 10/16.
ДН:	40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Задействане	ръчен лост;
Материал на уплътнението	EPDM
ПН:	10, 16;
Тип клапан	Дроселова клапа - тип „лук“, тяло GGG-25, диск GGG40, EPDM седалка
Тяло	ГГ25
Обща спецификация
Не се препоръчва с:	Пара и гореща вода (макс. 130°C), фреон, амоняк, ацетилен
Приложения:	Студена и топла вода Мин. и макс. температура Ts: от -10°C до +110°C (130°C временно) Максимално налягане Ps: 16 бара до DN300, 10 бара над За временно използване, може да се използва в края на тръбата (максимум 6 бара)
Технически данни	Butterfly Valve - Lug Type, body GGG-25, Disc GGG40, EPDM seat

Приложения

Индустрия
Храни
Химическа индустрия

Често задавани въпроси

Какви са основните приложения на клапаните с пеперуда?

Клапаните с пеперуда се използват основно в системи за питейна вода и отопление, както и в хранителната и химическата индустрия.

Какви са ограниченията на EPDM уплътненията?

Уплътненията не са подходящи за медии с абразивни свойства, включително киселини и алкали, и имат слаба устойчивост на нефтени масла и горива.

Какви размери са налични за клапаните с пеперуда?

Размерите варират от DN 40 до DN 300, с монтаж между фланци ISO PN10.

Съвет от експерт: Уверете се, че клапаните са подходящи за конкретните приложения, особено при работа с химически вещества.
